SEI 250 I

• Descriptif

Système permettant de tracer automatiquement une courbe (Pression, Temps) et de restituer un PV pour contrôler l’exactitude du tarage d’une soupape de sécurité. Associé au compteur de bulle KBT b livré avec, un rapport "test Kellogg" sera émis en plus. Il est fortement recommender de s'équiper en plus du system de détection de levé du clapet pour faire des tarage en eau (obligatoire pour des soupapes sur circuit liquide). Ce système travaille au µm et s'installe facilement sur les soupapes a ressort conventionnel.
Ce système permet la traçabilité et l’archivage des résultats du test de tarage, ainsi que le suivi des agents intervenants sur le banc.
Le S.E.I. peut indifféremment être mis en place sur un banc de tarage neuf ou d’ancienne génération, EMCS ou d’une autre marque, et est indépendant des manomètres d’origine existant sur les bancs (redondance).
La mesure maximum de pression du S.E.I. est en fonction des exigences du Client.
Le S.E.I. évite les erreurs de lecture des manomètres de contrôle pendant les tests.
Le fonctionnement du S.E.I. est simple et requiert de simples notions d’informatique (entrée de données au clavier, clics de souris). L’opérateur est guidé et ne peut pas se tromper ou faire de fausses manœuvres. En fin de test, l’opérateur récupère les imprimés contenant: la courbe pleine échelle du test et les différentes informations sur la soupape. Toutes ces données sont en mémoire dans l’ordinateur.

• Caractéristiques Techniques

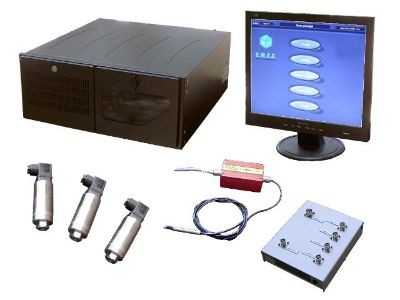

Partie Informatique: Ordinateur avec écran plat et chaîne de mesure. Imprimante jet d’encre, Accessoires.
Capteurs de Pression: 2 capteurs druck type PTX600
Capteur de déplacement au µm de 0-5mm de course.
Précision: Classe 0,2 sur la pleine échelle (0-250Bar), livré avec P.V. d’étalonnage. (Chaîne d’étalonnage raccordée au BNM – COFRAC).
Alimentation: Informatique 220V monophasé.

exemple de rapport avec pression & capteur de déplacement

Armoire Informatique

Compteur de bulle pour test Kellogg
