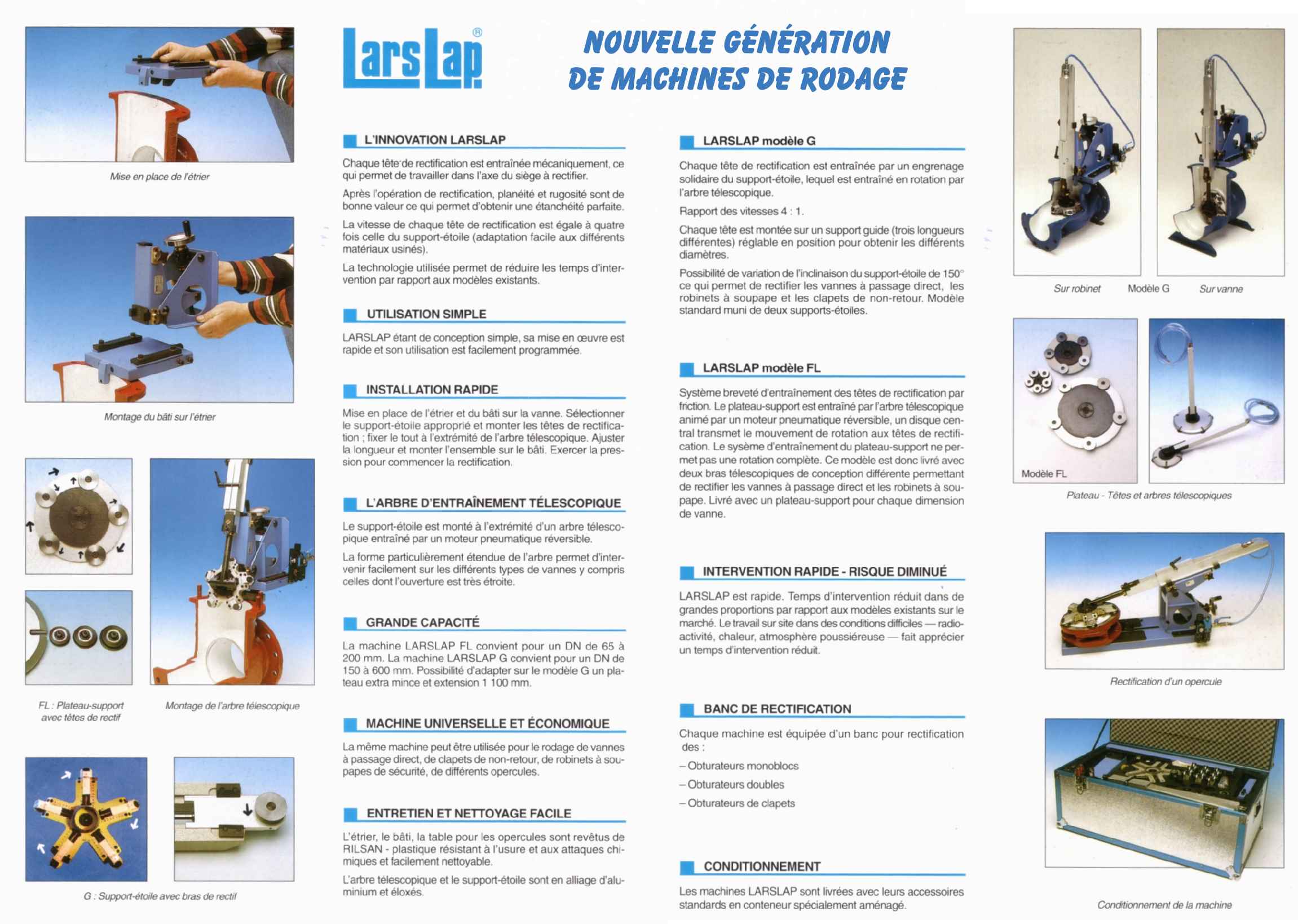

• L’INNOVATION LARSLAP
Chaque tête de rectification est entraînée mécaniquement, ce qui permet de travailler dans l’axe du siège à rectifier. Après l’opération de rectification, planéité et rugosité sont de bonne valeur ce qui permet d’obtenir une étanchéité parfaite. La vitesse de chaque tête de rectification est égale à quatre fois celle du support-étoile (adaptation facile aux différents matériaux usinés). La technologie utilisée permet de réduire les temps d’intervention par rapport aux modèles existants.
• UTILISATION SIMPLE
LARSLAP étant de conception simple, sa mise en œuvre est rapide et son utilisation est facilement programmée.
• INSTALLATION RAPIDE
Mise en place de l’étrier et du bâti sur la vanne. Sélectionner le support-étoile approprié et monter les têtes de rectification fixer le tout à l’extrémité de l’arbre télescopique. Ajuster la longueur et monter l’ensemble sur le bâti. Exercer la pression pour commencer la rectification.
• L’ARBRE D’ENTRAÎNEMENT TÉLESCOPIQUE
Le support-étoile est monté à l’extrémité d’un arbre télescopique entraîné par un moteur pneumatique réversible. La forme particulièrement étendue de l’arbre permet d’intervenir facilement sur les différents types de vannes y compris celles dont l’ouverture est très étroite.
• GRANDE CAPACITÉ
La machine LARSLAP FL convient pour un DN de 65 à 200 mm. La machine LARSLAP G convient pour un DN de 150 à 600 mm. Possibilité d’adapter sur le modèle G un plateau extra mince et extension 1100 mm.
• MACHINE UNIVERSELLE ET ÉCONOMIQUE
La même machine peut être utilisée pour le rodage de vannes à passage direct, de clapets de non-retour, de robinets à soupapes de sécurité, de différents opercules.
• ENTRETIEN ET NETTOYAGE FACILE
L’étrier, le bâti, la table pour les opercules sont revêtus de RILSAN - plastique résistant à l’usure et aux attaques chimiques et facilement nettoyable. L’arbre télescopique et le support-étoile sont en alliage d’aluminium.
• LARSLAP modèle G
Chaque tête de rectification est entraînée par un engrenage solidaire du support-étoile, lequel est entraîné en rotation par l’arbre télescopique. Rapport des vitesses 4:1. Chaque tête est montée sur un support guide (trois longueurs différentes) réglable en position pour obtenir les différents diamètres. Possibilité de variation de l’inclinaison du support-étoile de 150° ce qui permet de rectifier les vannes à passage direct, les robinets à soupape et les clapets de non-retour. Modèle standard muni de deux supports-étoiles.
• LARSLAP modèle FL
Système breveté d’entraînement des têtes de rectification par friction. Le plateau-support est entraîné par l’arbre télescopique animé par un moteur pneumatique réversible, un disque central transmet le mouvement de rotation aux têtes de rectification. Le système d’entraînement du plateau-support ne permet pas une rotation complète. Ce modèle est donc livré avec deux bras télescopiques de conception différente permettant de rectifier les vannes à passage direct et les robinets à soupape. Livré avec un plateau-support pour chaque dimension de vanne.
• INTERVENTION RAPIDE - RISQUE DIMINUÉ
LARSLAP est rapide. Temps d’intervention réduit dans de grandes proportions par rapport aux modèles existants sur le marché. Le travail sur site dans des conditions difficiles — radioactivité, chaleur, atmosphère poussiéreuse — fait apprécier un temps d’intervention réduit.
• BANC DE RECTIFICATION
Chaque machine est équipée d’un banc pour rectification des:
Obturateurs monoblocs
Obturateurs doubles
Obturateurs de clapets
• CONDITIONNEMENT
Les machines LARSLAP sont livrées avec leurs accessoires standards en conteneur spécialement aménagé.

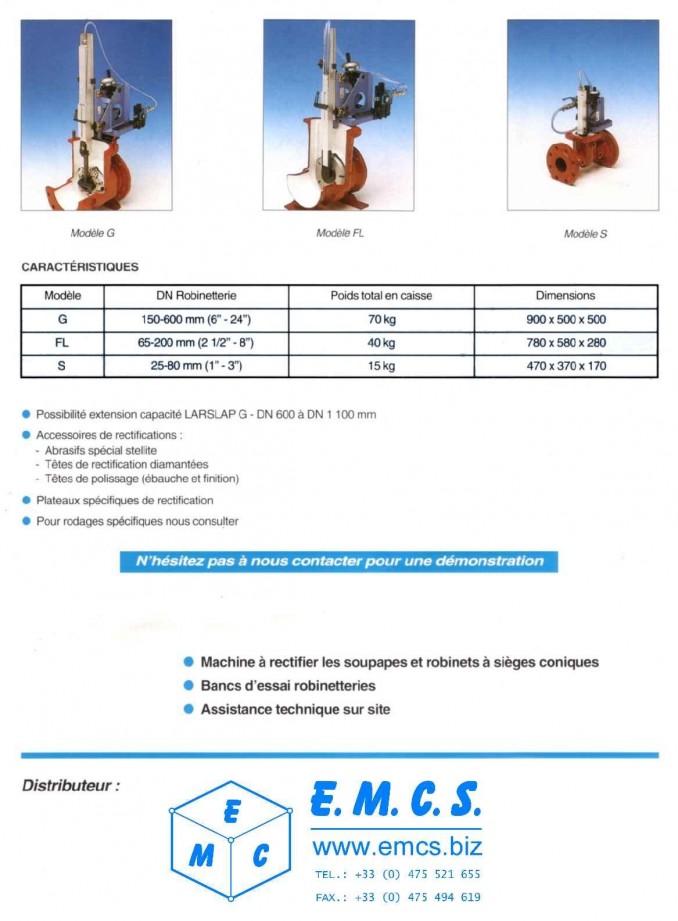

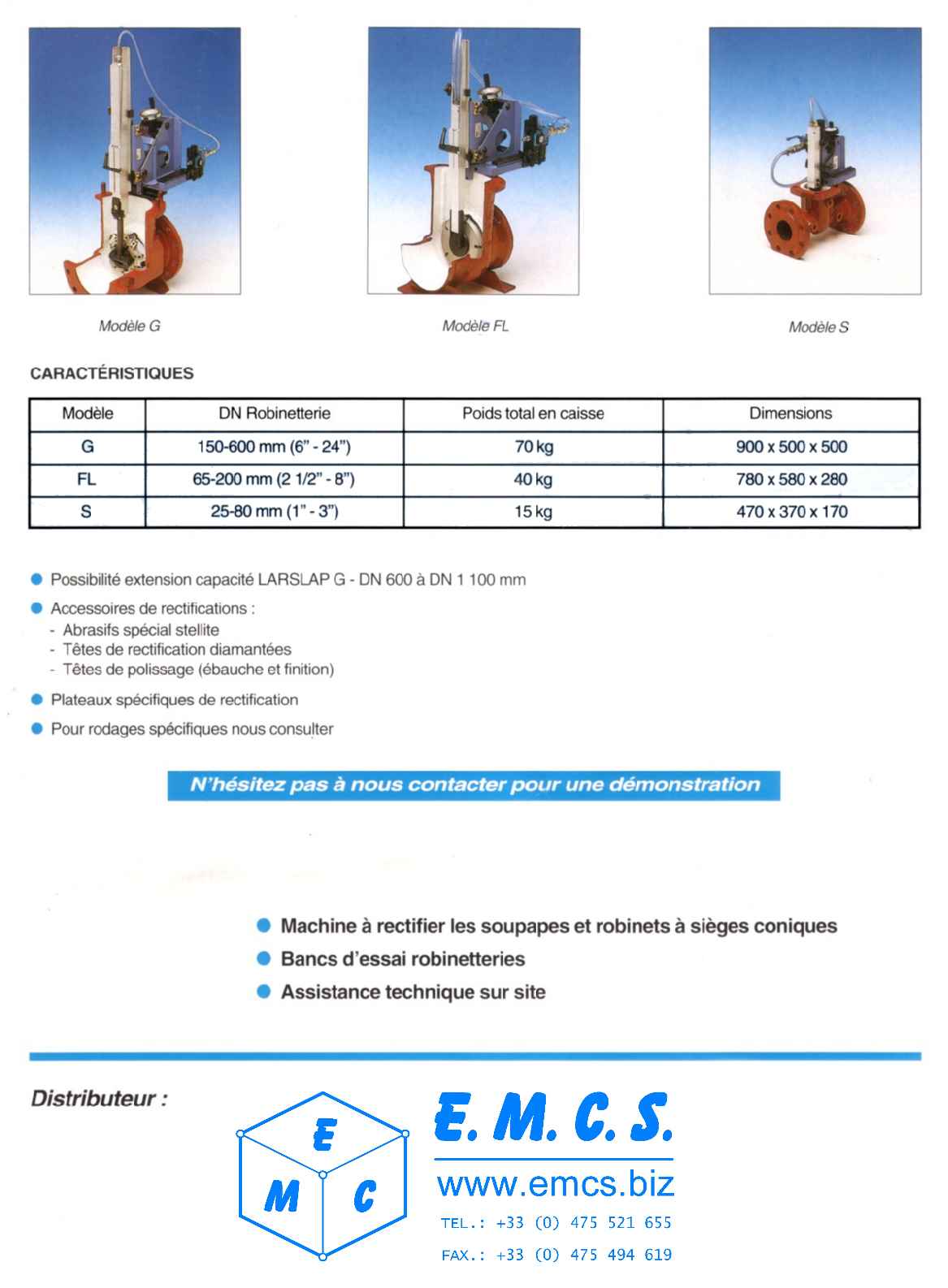

Modèle | DN Robinetterie | Poids total en caisse | Dimensions |
G | 150-600mm (6" - 24") | 70kg | 900 x 500 x 500 |
FL | 65-200mm (2 1/2" - 8") | 40kg | 780 x 580 x 280 |
S | 25-80mm (1"-3") | 15kg | 470 x 370 x 170 |
• Possibilité extension capacité LARSLAP G - DN 600 à DN 1100 mm
• Accessoires de rectifications:
- Abrasifs spécial stellite
- Têtes de rectification diamantées
- Têtes de polissage (ébauche et finition) revétu Lamplan
• Plateaux spécifiques de rectification
• Pour rodages spécifiques, nous consulter
N’hésitez pas à nous contacter pour une démonstration
• Machine à rectifier les soupapes et robinets à sièges coniques
• Assistance technique sur site
