- Spécifications Test Vanne:
Unité de clamage hydraulique avec plateau inférieur et supérieur en inox 304 d’un diamètre utile de 320mm.
Force de clamage maxi : 25Tonne à 225Bar de pression hydraulique.
Sur le plateau inférieur 3 clames autocentrée par levier.
Chaque clam est prévu avec un adaptateur pour les vannes de petit diamètre.
Le plateau supérieure se règle en position (hauteur) en le vissant/dévissant.
Le plateau supérieur et sa structure pivotent (180°) manuellement pour permettre de rentrer des vannes par le haut (pont roulant).
- Test d’étanchéité de siège bidirectionnelle sans manipuler la vanne.
- Test du corps avec vanne en position ouverte.
- Test d’étanchéité à l’atmosphère du chapeau de vanne et du presse étoupe
- Spécifications Tarage Soupape:
Dimensions maxi bride de soupape à tester Epaisseur 90mm et diamètre 500mm.
Fluide de test: Air 0-535bar / Eau 0-450bar.
Surpresseur d'air (azote): Pression de service 535bar.
Surpresseur d'eau: Pression de service 450bar.
Alimentations nécessaires : Air 7 bar / Electricité 380V 3~ / Eau P > 1.5bar

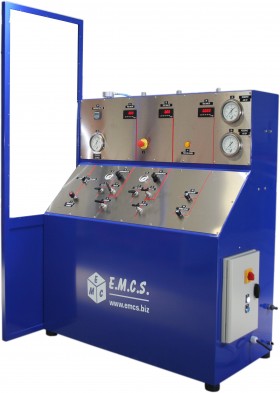

- Pupitre de contrôle :
Table de clamage : 850x850 haut 920mm
L’ensemble : Haut maxi 2000, Larg. Maxi 1000, Long Maxi 2500
Poids suivant options : entre 150 et 400 Kg.
