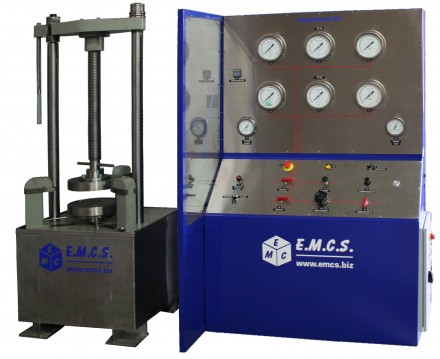

BTE AE 25-230

• Spécifications Test Vanne:

Le banc est calculé pour un test en eau maxi de 230Bar et une pression d’air de 6Bar seulement pour le test Kellogg.
Unité de clamage hydraulique avec plateau inférieur et supérieur en inox 304 d’un diamètre utile de 320mm.
Force de clamage maxi : 25Tonne à 225Bar de pression hydraulique.
Sur le plateau inférieur 3 clames autocentrée par levier.
Chaque clam est prévu avec un adaptateur pour les vannes de petit diamètre.
Le plateau supérieure se règle en position (hauteur) en le vissant/dévissant.
Le plateau supérieur et sa structure pivotent (180°) manuellement pour permettre de rentrer des vannes par le haut (pont roulant).
- Test d’étanchéité de siège bidirectionnelle sans manipuler la vanne.
- Test du corps avec vanne en position ouverte.
- Test d’étanchéité à l’atmosphère du chapeau de vanne et du presse étoupe

• Spécifications Tarage Soupape:

La partie tarage dont les spécifications permettent de vérifier le tarage de soupapes de sûreté à l’air et à l’eau.
Dimensions maxi bride de soupape à tester Epaisseur 90mm et diamètre 500mm.
Fluide de test: Air 0-230bar / Eau 0-230bar.
Compresseur : Pression de service 230bar avec purge automatique.
Capacité : Air 15 Litres PS 230bar / Eau 4 Litres PS 230bar.
Alimentations nécessaires : Air 7 bar / Electricité 380V 3~ / Eau P > 1.5bar

• Pupitre de contrôle :

Tableau de commande : Haut 1900 – Prof 600/800 – larg. 1500
Table de clamage : 850x850 haut 920mm
L’ensemble : Haut maxi 2000, Larg. Maxi 1000, Long Maxi 2500
Poids suivant options : entre 800 et 1600 Kg.
