- Descriptif

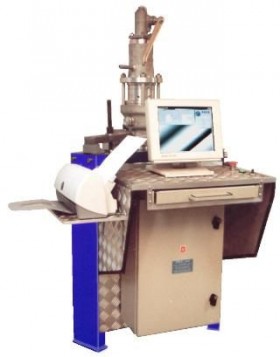

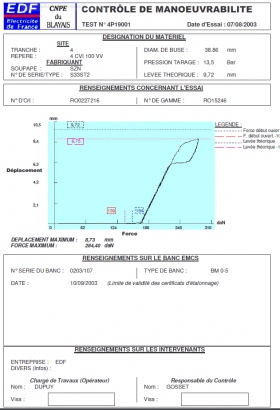

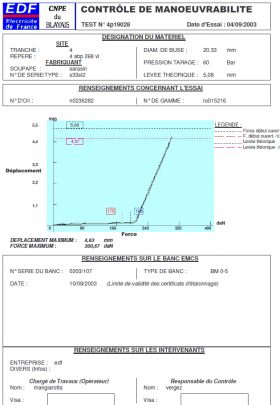

Pour répondre aux nouvelles réglementations européennes, ce banc de manœuvrabilité permet de tester les soupapes afin de vérifier leur bon fonctionnement. Le test produit un PV avec une courbe montrant le déplacement et la force qu’il faut fournir pour soulever le clapet d’une soupape. Ce PV permet de définir si la soupape entre dans les critères d’acceptabilité tout en permettant une meilleur traçabilité. Le test s’effectue automatiquement (monté et descente du vérin, prise des mesures, …) lorsque l’utilisateur a renseigné les informations nécessaires.
Ce banc facilement transportable peut se déplacer sur différents chantiers (tranche, …) et ainsi être associé à un banc de tarage pour un contrôle complet des soupapes (tarage et manœuvrabilité).
Le système de mesure (capteurs intégrés au vérin) évite le démontage éventuel d'organes (chapeau, …) évitant ainsi les risques liés à un mauvais positionnement d'un capteur de déplacement sur l'axe de la soupape.
- Caractéristiques Techniques
Table de clamage: Capacité de clamage 1/2" à 10" (DN 15 à 250 mm).
Epaisseur maxi 100mm; ø maxi 600mm.
Clamage manuel.
Force: Groupe hydraulique à micro débit pour que le déplacement du vérin contre le clapet soit lent et linéaire afin d'obtenir une meilleure interprétation de la courbe.
2 capteurs de force 500 daN & 5000 daN.
Précision ± 0,05% de la pleine échelle.
Déplacement: Précision linéarité ± 0,1% de la course totale de 100mm.
Alimentation: Moteur du groupe hydraulique 380V triphasé.
Informatique 220V monophasé.
Encombrement : H-920mm; ø-900mm.
