BE AE 25-350

• Spécifications

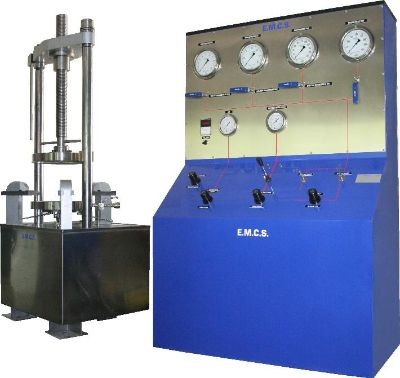

Le banc est calculé pour un test en eau maxi de 350Bar et une pression d’air de 6Bar seulement pour le test Kellogg. Unité de clamage hydraulique avec plateau inférieur et supérieur en inox 304 d’un diamètre utile de 320mm.
Force de clamage maxi : 25Tonne à 225Bar de pression hydraulique.
Sur le plateau inférieur 3 clames autocentrée par levier.
Chaque clame est prévue avec un adaptateur pour les vannes de petit diamètre.
Le plateau supérieure se règle en position (hauteur) en le vissant/dévissant.
Le plateau supérieure et sa structure pivotent (180°) manuellement pour permettre de rentrer des vannes par le haut (pont roulant).
Test suivant les normes internationales:
Test d’étanchéité de siège bidirectionnelle sans manipuler la vanne.
Test du corps avec vanne en position ouverte.
Test d’étanchéité à l’atmosphère du chapeau de vanne et du presse étoupe

• Pupitre de contrôle

Il contient le système hydraulique et les pompes ainsi que les instruments de mesure.
Il est connecté a la table de test par des flexible haute pression.
Une pompe basse pression sert au remplissage/vidange rapide de la vanne a 6Bar. Réglage par détendeur.
Pompe haute pression pour l’eau a 350Bar réglée par détendeur
Vanne d’arrêt et de purge en inox.
Compteur de bulle avec indication digitale
Toute tuyauterie en inox
Manomètre analogique de test en inox
Classe 0.6%, Remplissage glycérine
Diamètre 160mm
Connexion ¼" NPT
Plage de mesure : 0-10, 0-60, 0-200, 0-400Bar
Chaque manomètre est protégé par une vanne d’arrêt

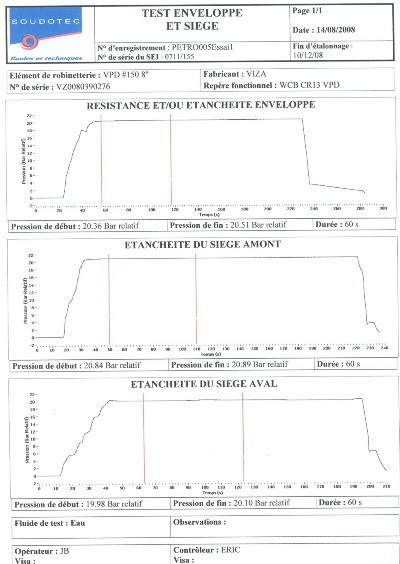

exemple de Procès Verbal d'Essais possible avec l'adjonction du SEI
